Características

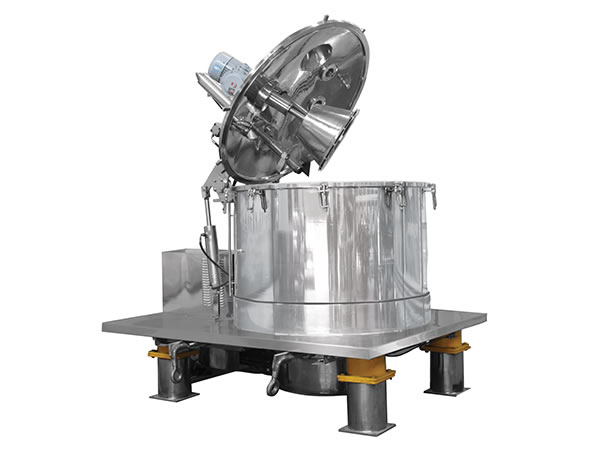

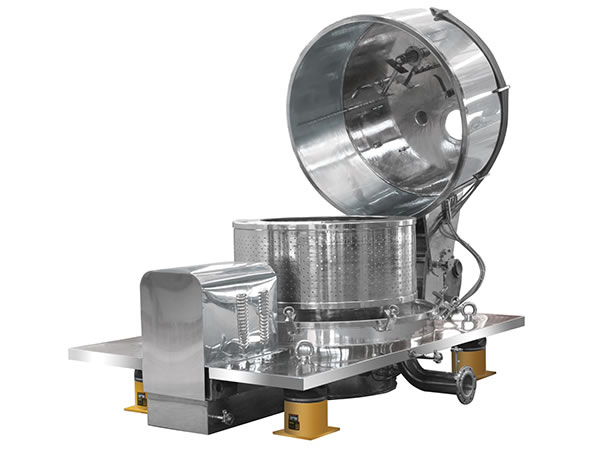

1. Centrífuga de cesto vertical com raspador série L(P)GZ /L(P)GZ-F permite uma fácil abertura da parte superior e até mesmo de toda a carcaça. Isso traz maior comodidade para a limpeza e manutenção da máquina.
2. A centrífuga de cesto vertical com descarga inferior tem uma estrutura totalmente fechada, bem como a sua área de processamento. O assento para os rolamentos e a raspadora são protegidos, pelo gás nitrogênio.
3. Apesar da estrutura simples, todas as juntas de soldagem são uniformes e fáceis de limpar. Além disso, a superfície da máquina é perfeitamente polida, e a rugosidade da superfície (Ra) pode atingir de 0.2 a 0.4μm.
4. Para oferecer desempenho confiável, o eixo principal é bem vedado e é monitorado por um dispositivo de inspeção especializado, para evitar vazamentos.
5. Como resultado do sistema CIP, a centrifuga de cesta vertical com raspador pode ser eficazmente limpa, com esforço mínimo.
6. A esterilização em alta temperatura pode ser realizada para tornar as peças internas mais higiénicas.
7. A nossa centrífuga de cesto vertical para a indústria farmacêutica é equipada com um conversor de frequência e adota a travagem regenerativa ou frenagem dinâmica.
8. A carcaça totalmente fechada é utilizada pelo sistema de transmissão, de modo a reduzir a emissão de material particulado durante o trabalho.
| Modelo | |||||||||||
| Diâmetro do tambor (mm) | 800 | 1000 | 1000 | 1200 | 1250 | 1250 | 1500 | 1600 | 1600 | 1800 | 1800 |
| Altura do tambor (mm) | 400 | 420 | 580 | 500 | 500/630 | 800 | 700 | 800 | 1000 | 800 | 1000 |
| Capacidade do tambor (L) | 100 | 140 | 190 | 260 | 310/400 | 505 | 610 | 800 | 1000 | 1000 | 1250 |
| Máxima capacidade de carga (kg) | 135 | 180 | 250 | 320 | 400/520 | 650 | 820 | 1000 | 1200 | 1200 | 1600 |
| Velocidade do tambor (r/min) | 1500 | 1080 | 1200 | 970 | 1000 | 1000 | 850 | 850 | 850 | 800 | 800 |
| Máximo fator de separação | 1007 | 652 | 805 | 631 | 698 | 698 | 605 | 646 | 646 | 645 | 645 |
| Potência do motor(kW) | 7.5 | 15 | 15 | 18.5 | 18.5 | 22 | 30 | 37 | 45 | 55 | 55 |
| Tamanho da máquina com amortecedor (mm) | 1700×1400 ×1800 |
1968×1500 ×1900 |
1968×1500 ×2100 |
2280×1800 ×1977 |
2280×1800 ×2354 |
2280×1800 ×2563 |
2600×2140 ×2563 |
3000×2400 ×2800 |
3000×2400 ×3210 |
3260×2300 ×3100 |
3230×2630 ×3200 |
| Peso (kg) | 2000 | 3500 | 3800 | 4350 | 5000/5600 | 6000 | 10800 | 12500 | 12800 | 14450 | 16000 |
| Modelo | ||||
| Diâmetro do tambor (mm) | 800 | 1000 | 1200 | 1250 |
| Altura do tambor (mm) | 400 | 420 | 500 | 500 |
| Capacidade do tambor (L) | 100 | 140 | 260 | 313 |
| Máxima capacidade de carga (kg) | 135 | 180 | 320 | 400 |
| Velocidade do tambor (r/min) | 1500 | 1080 | 970 | 1000 |
| Máximo fator de separação | 1007 | 652 | 631 | 698 |
| Potência do motor(kW) | 7.5 | 15 | 18.5 | 18.5 |
| Tamanho da máquina com amortecedor (mm) | 2000×1400×1330 | 2480×1500×1280 | 2558×1800×1445 | 2658×1800×1550 |
| Peso (kg) | 3100 | 4730 | 5700 | 6200 |
Principais materiais
1. Chapa plana: Q235 revestido com aço inoxidável
2. Tambor inferior: Revestimento de aço fundido com aço inoxidável
3. Tampa, carcaça e seus anexos: Aço inoxidável
4. Tambor (exceto sua parte inferior): Aço inoxidável
5. Assento do rolamento: Coberto por ferro fundido ou aço fundido por aço inoxidável
Estrutura padrão
Com uma estrutura de plataforma, a nossa centrífuga de cesto vertical com raspador,integra a sua carcaça e a placa de base entre si, através de soldagem, enquanto que a tampa e a carcaça estão ligadas por flanges. Há muitos dispositivos na cobertura, tais como: tubo de alimentação, tubo de lavagem, luz visualização,faca raspadora e bueiro. Todos os tubos são conectados por flanges padrão.
Configuração padrão
1. Conversor de frequência e o controlador CPL
2. Frenagem dinâmica
3. Controlador de nível de enchimento (tipo contato)
4. Motor vertical comum (ou a prova de explosão)
5. Correia em V comum, tampa com segurança etampa do motor
6. Carcaça de operação
7. Amortecedor GERB
Opção de estrutura
1. A placa da base e a carcaça são conectadas por flange conectado e o mecanismo de bloqueio rápido possui um selagem confiável
2. Tambor de aço inoxidável
3. Saída de ar, etc.
Opções de parâmetro
Com base nos requisitos do cliente, esta centrífuga raspadora pode vir com diferentes especificações:
1. Volume do tambor (capacidade de carga máxima)
2. Velocidade rotativa (fator de separação máximo)
Opções de configuração
1. Motor Comum (ou a prova de explosão) com torque fixo
2. Correia de transmissão anti estática (ou outro tipo)
3. Sistema de travagem regenerativa
4. Tela de toque LCD
5. Proteção contra vibração, proteção contra o gás inerte (nitrogênio)
6. Indicação da velocidade rotativa
7. Detecção do conteúdo de oxigênio ou do controle de alimentação do azoto
8. Proteção de abertura da cobertura
9. Sistema CIP esistema de lavagem de gases de alta pressão
10. Controle do nível de enchimento sem contato
11. Distribuidor de alimentação inclinado
12. Sistema de remoção de calcanhar residual (patenteado)
13. Outros dispositivos
|

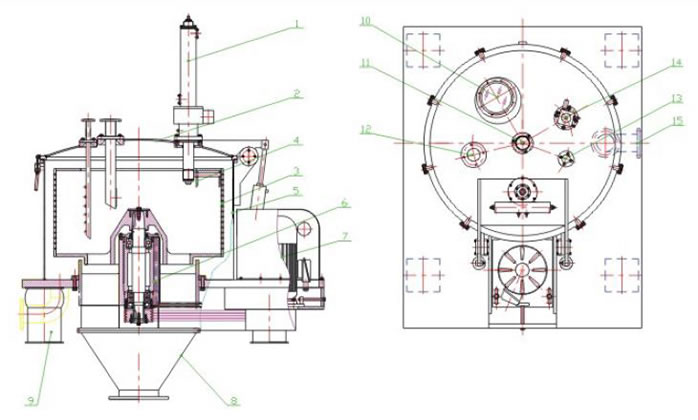

1. Cilindro com raspador 2. Tampa 3. Tambor 4. Raspador 5. Carcaça |
6. Assento do rolamento 7. Motor 8. Funil coletivo 9. Amortecedor 10. Bueiro |
11. Tubo de alimentação 12. Tubo de lavagem 13. Luz a prova de explosão 14. Tubo de saída de água |
