Principais características

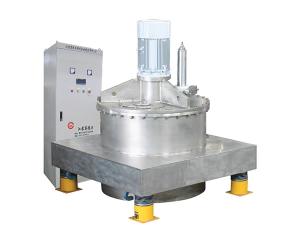

1. A centrifuga de cesto vertical com descarga inferior série L(P)GZ(MDL)/SGZ(MDL) usa um acoplador para conectar o motor e o eixo. Este projeto ajuda a evitar a emissão de partículas de matéria, que muitas vezes é visto para a transmissão convencional.
2. A carcaça e a placa base são soldadas e um conversor de frequência é usado para regular a velocidade de rotação, assegurando assim uma partida estável e ainda uma proteção contra sobrecarga do motor.
3. A nossa centrífuga de cesto vertical possui um controlador PLC para realizar a operação de forma automática, e é equipada com um raspador pneumático auxiliar para remover o calcanhar residual, melhorando o resultado de separação.
4. A centrifuga de cesto vertical série G(P)GZ(MDL) tem um amortecedor de líquido, sendo que este dispositivo garante um funcionamento estável e uma operação conveniente.
| Modelo | |||||||
| Diâmetro do tambor (mm) | 1250 | 15C0 | 1600 | 1250 | 1500 | 1600 | 1600 |
| Altura do tambor (mm) | 630/800 | 700 | 920 | 630/800 | 800 | 920 | 1000 |
| Capacidade do tambor (L) | 350/450 | 500 | 970 | 350/450 | 580 | 970 | 1000 |
| Máxima capacidade de carga (kg) | 460/580 | 650 | 1300 | 460/580 | 720 | 1200 | 1300 |
| Velocidade do tambor (r/min) | 970 | 850 | 850 | 970 | 850 | 850 | 850 |
| Máximo fator de separação | 657 | 605 | 646 | 657 | 605 | 646 | 646 |
| Potência do motor(kW) | 22/30 | 37 | 45 | 22/30 | 37 | 45 | 45 |
| Tamanho da máquina com amortecedor | 2003×1780×2600 2003×1780×2780 |
2700×2500×2870 | 2700×2500×3000 | 2000×2000×2266 2000×2000×2396 |
2500×2500×2650 | 2500×2500×2800 | 2500×2500×3000 |
| Peso (kg) | 5000/5200 | 9200 | 11500 | 5800/6000 | 12200 | 13300 | 13700 |
Principal material
1. Tampa e chassis: Revestido Q235 com aço inoxidável
2. Assento de rolamento e tambor inferior: Revestido com aço fundido com aço inoxidável
3. Carcaça, tubo e tambor (com exceção do fundo): Aço inoxidável
Estrutura padrão
1. A série L(P)GZ(MDL) adotada uma estrutura de plataforma e a série SGZ(MDL) é apoiada por três pontos de suspensão.
2. Para esta centrífuga filtrante, a sua placa de base e a cesta são soldados uns aos outros, bem como o assento de rolamento e a tampa são soldados também, em seguida, são ligados a carcaça por flanges e parafusos.
3. Na tampa, há um tubo de alimentação, tubo de lavagem, visor de vidro, luz observação, controlador do nível de enchimento, bueiro e outros dispositivos.
Configuração padrão
1. Conversor de frequência e controlador do PLC
2. Sistema de frenagem dinâmica
3. Controlador do nível de enchimento (tipo contato)
4. Motor vertical à prova explosão
5. Caixa de operação anti explosão
6. Unidade raspadora hidráulica
Opções de materiais
Com base nos requerimentos dos clientes com relação a resistência à corrosão, nós adotamos diferentes materiais para fabricar nossa centrífuga de cesto vertical com raspador, tais como: 316, 316L, 321, 304, TA2, Hastelloy, revestidas de borracha, etc. Além disso, o revestimento Halar também está disponível.
Opções de parâmetro
Para melhor atender a todas as necessidades individuais, a nossa centrífuga de cesta vertical pode ser fabricada com capacidade do tambor diferente (capacidade de carga máxima).
Opções de configuração
1. Motor à prova de explosão com frequência variável ou motor comum (binário fixo)
2. Raspador pneumático
3. Sistema de frenagem regenerativa
4. Tela de toque a prova de explosão ou comum
5. Proteção contra vibração, proteção contra o gás inerte (azoto)
6. Indicação da velocidade de rotação
7. Detecção do conteúdo de oxigênio ou controle da pressão do nitrogênio
8. Vedação líquida para suspensão dos originais
9. Sistema CIP e raspador pneumático auxiliar
10. Controle do nível de enchimento, sem contato

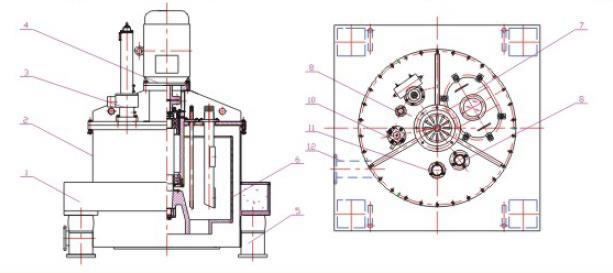

| 1. Placa base 2. Carcaça 3. Grupo do cilindro de óleo 4. Motor |
5. Amortecedor 6. Tambor rotativo 7. Bueiro 8. Tubo de alimentação |
9. Tubo de lavagem 10. Controle do nível de enchimento 11. Luz a prova de explosão 12. Saída da água |
